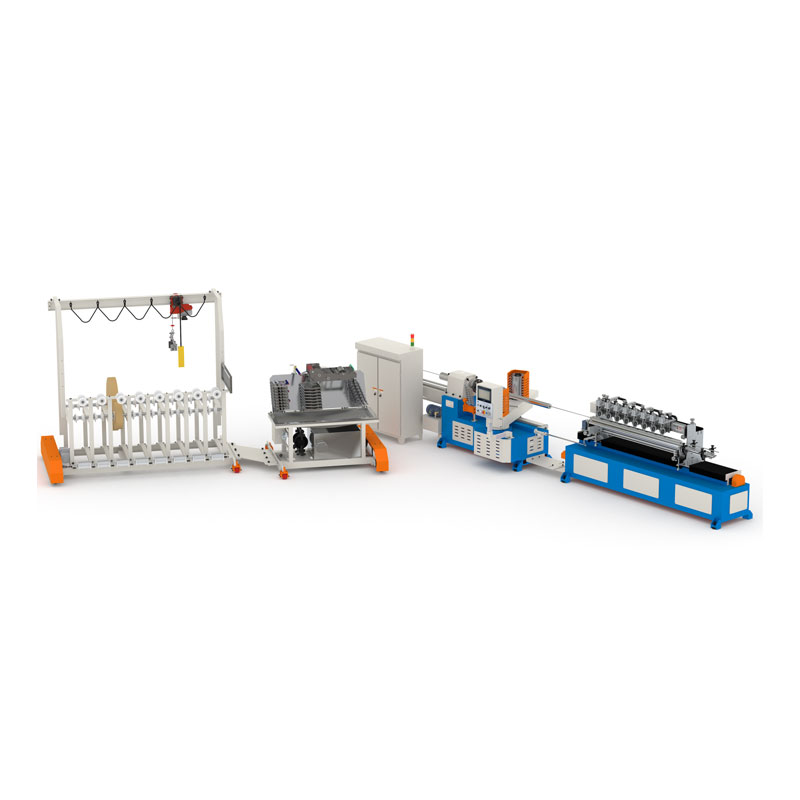

دستگاه ساخت لوله کاغذ برای پردازش لوله های کاغذی برای مقاصد مختلف از جمله قوطی های بسته بندی کامپوزیت ، هسته های رول بسته بندی کوچک و لوله های کاغذی برای منابع اداری مناسب است. این یکپارچه سازی ، نورد و برش در یک دستگاه را برای تولید کارآمد لوله های کاغذی مارپیچی ادغام می کند.

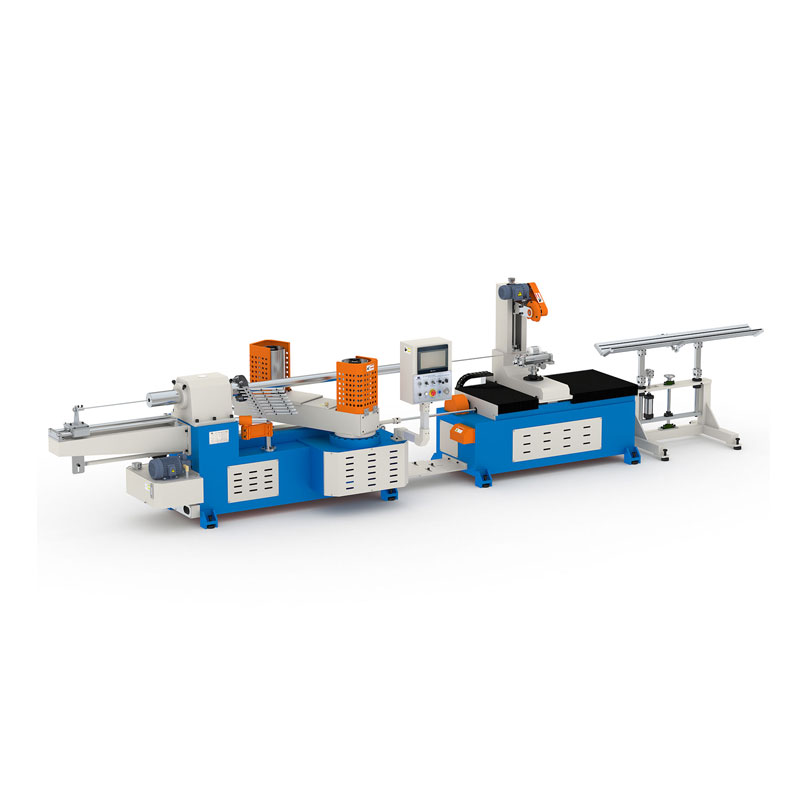

دستگاه ساخت لوله کاغذ PTE2-120 ، طراحی کلی ساختار جمع و جور ، عملکرد پایدار ، سادگی و کارآیی را دنبال می کند و کار و نگهداری آن آسان است.
تولید استاندارد لوله های کاغذی 3 اینچی (قطر داخلی 76.2 میلی متر) با ضخامت کمتر از 10 میلی متر ، حداکثر قطر داخلی لوله کاغذ تولید 200 میلی متر است.

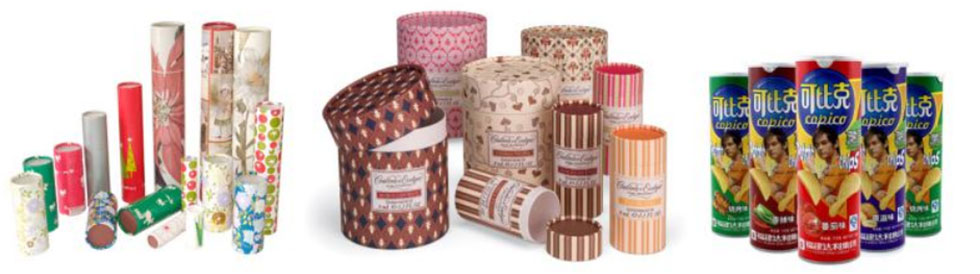

مرجع استفاده از تولید: لوله های کاغذی برای فیبر شیمیایی ، قوطی های مختلف کامپوزیت بسته بندی ، لوله های هسته ای کوچک کاغذ صنعتی.
تولید لوله های کاغذی مارپیچی از چسباندن ، سیم پیچ و برش در صورت لزوم تکمیل می شود.
| پارامتر | سیستم کنترل | ||
| تعداد لایه | 3-16 لایه | کنترل کننده PLC | دلتا |
| حداکثر قطر | 200 میلی متر | رابط ماشین انسان | صفحه لمسی رنگ Weinview 6070T |
| قطر کوچک | 20 میلی متر | نسخه برنامه | JS-PTM4.2 |
| حداکثر | 8 میلی متر | اینور | Yaskawa 7.5kW |
| کمترین ضخامت | 0.5 میلی متر | محرک (کنتاکتور ..) | مرتب |
| راه تعمیر ماندل | فلنج و سفت شدن | مؤلفه سیگنال | امرون |
| باز کردن بینی | دو بینی یک کمربند | جزء پنوماتیک | ارتاک |
| راه برش | برش تک دایره ای پنوماتیک | موتور تنظیم کننده زاویه | جیشنگ |
| راه چسباندن | دو طرف | کنترل هماهنگ گرایی | X Servo Servo /z Axis Screw /Z Axis Screw |
| رفع راه طول | رمز دهنده | سیستم برش آهنگ همگام سازی | برش آهنگ همزمان سروو |
| عملگر | 1-2 نفر | کنترل کننده از راه دور | اختیاری |
| سرعت تولید | 3-20 متر در دقیقه | نگهدارنده لوله | داشتن |
| کنترل سرعت | اینور | زاویه کنترل کمربند | برقی |
| نیروی ورودی | عرف | تنظیم کمربند | وابسته به هیدرولیکی |
| اندازه (میلی متر) | زاویه اصلی | داشتن | |
| Mainframe: L*W*H | 5500mm*1700mm*2000mm | هنگام کمبود کاغذ متوقف شوید | داشتن |
| منطقه: L*W | 16000mm*7500mm | تغذیه چسب خودکار | پمپ پیچ 1.5 کیلو وات |
| قطر توپی چرخ | 215 میلی متر | روغن کاری خودکار | داشتن |
| ارتفاع توپی چرخ | 400 میلی متر | تنظیم تنش | مکانیکی |
| حداقل معده | 750 میلی متر | نوع پایه قرقره کاغذی | یکپارچه |
| حداکثر | 950 میلی متر | تسمه | بوم |
| وزن کل | 3900 کیلوگرم | سیستم انتقال | |
| مؤلفه محصور | قدرت حرکتی اصلی | 7.5 کیلو وات | |
| دستگاه کاغذی عثمانی/صورت | داشتن | سرعت چرخش بینی بادگیر | 47r/دقیقه |
| ابزار نصب | داشتن | گشتاور خروجی بینی سیم پیچ | 1360n.m |
| گودال | 1 قطعه | روش انتقال | دنده و زنجیره |
| تسمه | 1 قطعه | مدل زنجیره انتقال | 12a*2 |
| رانندگی از بینی بادگیر | 2 چرخ | ||
| موتور برش | موتور پله/موتور دنده وانکسین | ||
| حامل | HRB | ||
1. ساختار فریم از فولاد با استحکام بالا ، برش و جوشکاری CNC ساخته شده است و از استحکام قوی ، تغییر شکل کوچک و عملکرد نرم تر کل دستگاه اطمینان می دهد.
2. درایو اصلی ، سطح دنده سخت را کاهش می دهد کاهش دنده حمام روغن کامل ، که دارای مزایای عملکرد خاموش ، گرمای کم و درایو قوی است
3. موتور اصلی تنظیم سرعت اینورتر گشتاور بالا بردار را تصویب می کند. به کنترل سرعت دقیق دست یابید
4. مجهز به دستگاه تنش کمربند هیدرولیک ، سنسور تنش کمربند ، سنسور زاویه کمربند ، که می تواند به طور خودکار حالت کمربند را اصلاح کرده و تعادل در حال اجرا را بهبود بخشد.
5. مجهز به سیستم برش همزمان CNC ، جدول برش توسط پیچ توپ دقیق و موتور سروو با کارایی بالا هدایت می شود.
6. مجهز به کنترل طول ثابت پالس ، و با عملکرد جبران خسارت فیدر ، برای اطمینان از قوام دقیق طول لوله کاغذ با سرعت های مختلف
7. اتخاذ سیستم کنترل دوتایی PLC ، کنترل خروجی IO و عملکرد عملکرد به طور جداگانه کنترل می شود تا سرعت واکنش و قوام طول سیستم برش بهینه شود
8. مجهز به پانل عملیاتی جدید ، صفحه نمایش لمسی با اندازه بزرگ ، عملکرد رابط انسان. 9. مجهز به دستگاه تهیه کاغذ پایین چند منظوره ، عملکرد توقف خودکار شکست کاغذ
10. سیستم انتقال کمربند کاغذی یکپارچه ، تمام تنظیمات به طور یکنواخت توسط محرک های برقی کنترل می شوند.

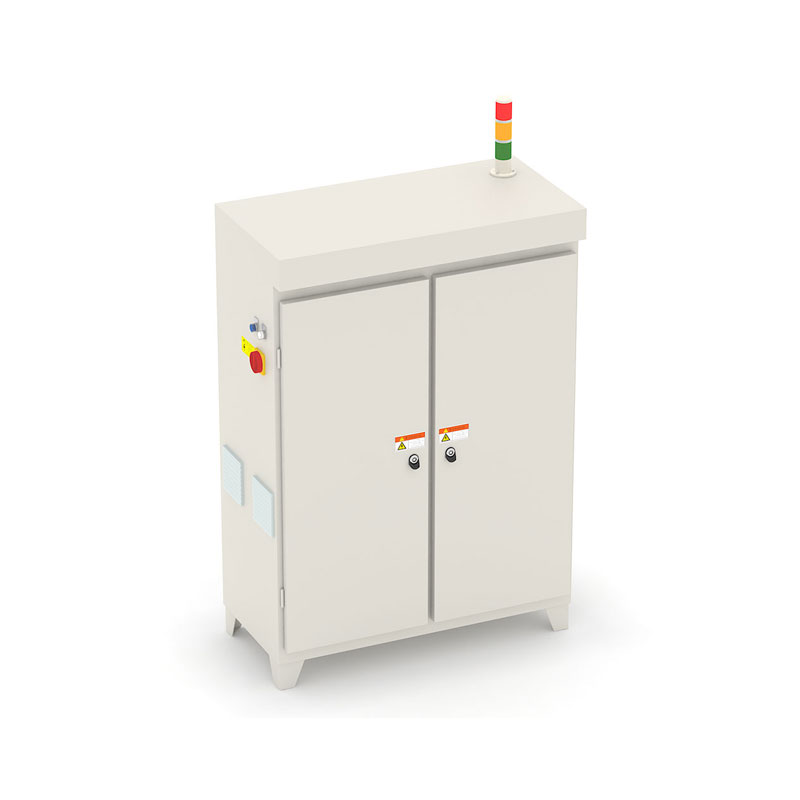

11. طراحی الکتریکی مدولار ، ساختار معقول ، نگهداری کارآمدتر و راحت تر.
12. از گسترش شبکه صنعتی پشتیبانی کنید ، می توانید کنترل پیوند تجهیزات و نگهداری از راه دور را با سازگار با Modbus TCP تحقق بخشید.
