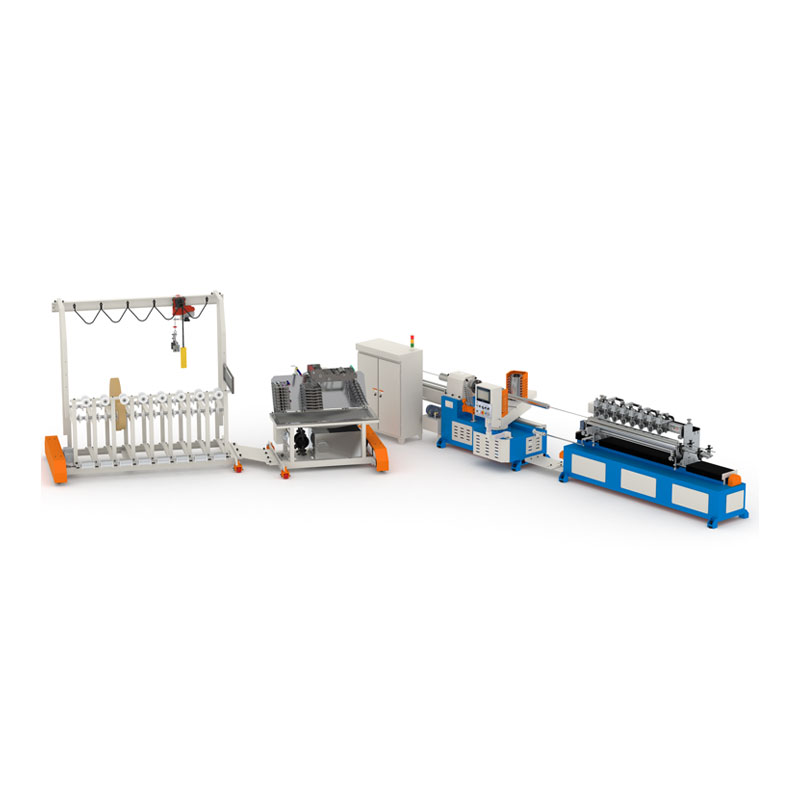

دستگاه ساخت لوله کاغذ چند برش

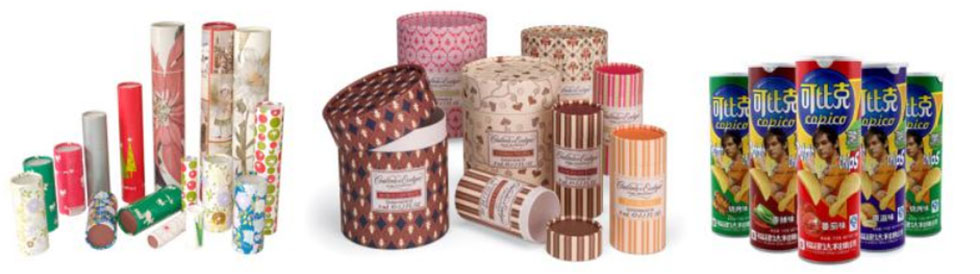

دستگاه ساخت لوله چند برش کاغذ به طور گسترده ای در ساخت قوطی های کاغذی کامپوزیت ، هسته های کویل کوچک و لوله های کاغذی اداری مورد استفاده قرار می گیرد. آنها می توانند با فرآیندهای مداوم ، کارآمد و پایدار ، به اتمام همزمان فرآیندهای چسباندن ، نورد مارپیچ و برش دست یابند.

عمل

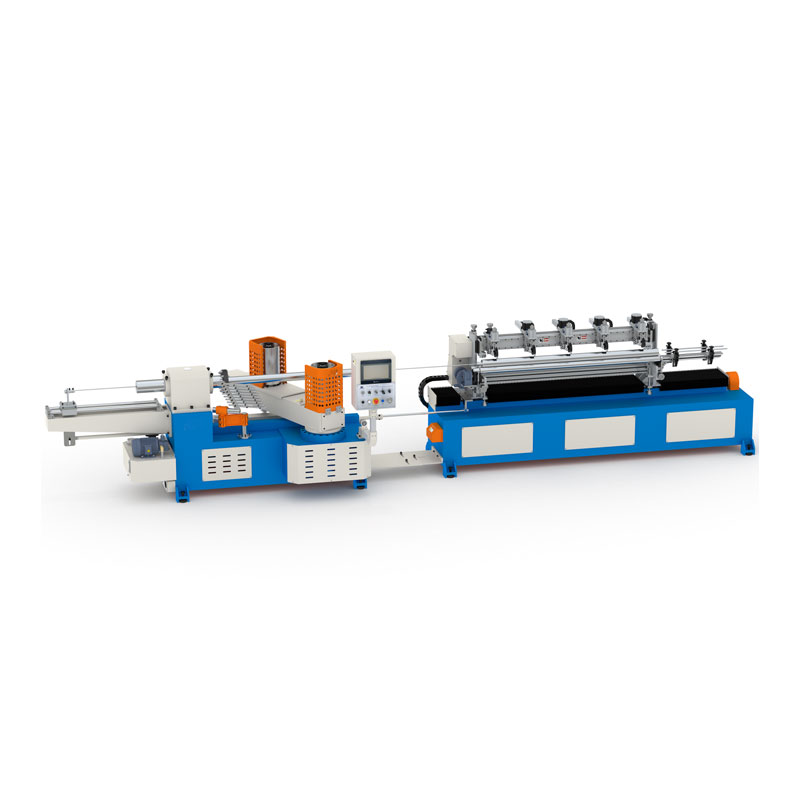

دستگاه چند منظوره سری "E" راه حل های تولید لوله کاغذ با کارایی بالا را با سبک طراحی ساده و زیبا ، طرح ساختاری جمع و جور و معقول و پایداری تجهیزات خوب در اختیار کاربران قرار می دهد.

به طور معمول برای ساخت لوله کاغذ 3 "(ID76.2 میلی متر) ، حداکثر ضخامت دیواره زیر 3 میلی متر ، بزرگترین شناسه لوله می تواند تا 120 میلی متر باشد.

عمدتا برای ساخت اندازه کوچک و لوله کوتاه استفاده می شود ، می تواند به طور همزمان به بسیاری از بخش ها بریده شود

مشخصات ماشین

ویژگی

1. سیستم برش چند چاقو می تواند مستقیماً لوله کاغذ را با توجه به طول تنظیم شده بدون نیاز به برش ثانویه بعدی ، صرفه جویی در فرایندها و بهبود کارآیی برش دهد.

2. دستگاه اصلی ساختار فولادی ضخیم را اتخاذ می کند و تحت برش و جوشکاری دقیق ثانویه قرار می گیرد تا اطمینان حاصل شود که تجهیزات پایدارتر و بادوام تر عمل می کنند.

3 درایو اصلی با سر و صدای کم ، گرمای کم ، سرعت زیاد و گشتاور زیاد ، یک کاهش دهنده دنده را اتخاذ می کند.

4. موتور اصلی کنترل تبدیل فرکانس وکتور هوشمند را برای دستیابی به تنظیم سرعت حساس و سازگاری با بار بالا اتخاذ می کند.

5. مجهز به دستگاه هیدرولیک برای تنظیم تنش کمربند ، و مجهز به سنسور تنش کمربند و یک سنسور زاویه کمربند برای دستیابی به حمل و نقل پایدار است.

6. مجهز به یک سیستم برش همزمان ، جدول برش توسط یک پیچ توپ با دقت بالا و یک موتور سروو با کارایی بالا هدایت می شود.

7. مجهز به کنترل ثابت طول پالس ، با عملکرد جبران بازخورد جلو.

8. اتخاذ یک سیستم کنترل دوتایی PLC ، کنترل خروجی IO و عملکرد عملکرد به طور مستقل برای بهبود سرعت پاسخ برش و دقت برش بالاتر کنترل می شود.

9. اتخاذ یک صفحه کنترل جدید و یک رابط لمسی میزبان با اندازه بزرگ.

10. ساختار انتقال کاغذ پایین چند منظوره ، توقف شکست کاغذ.

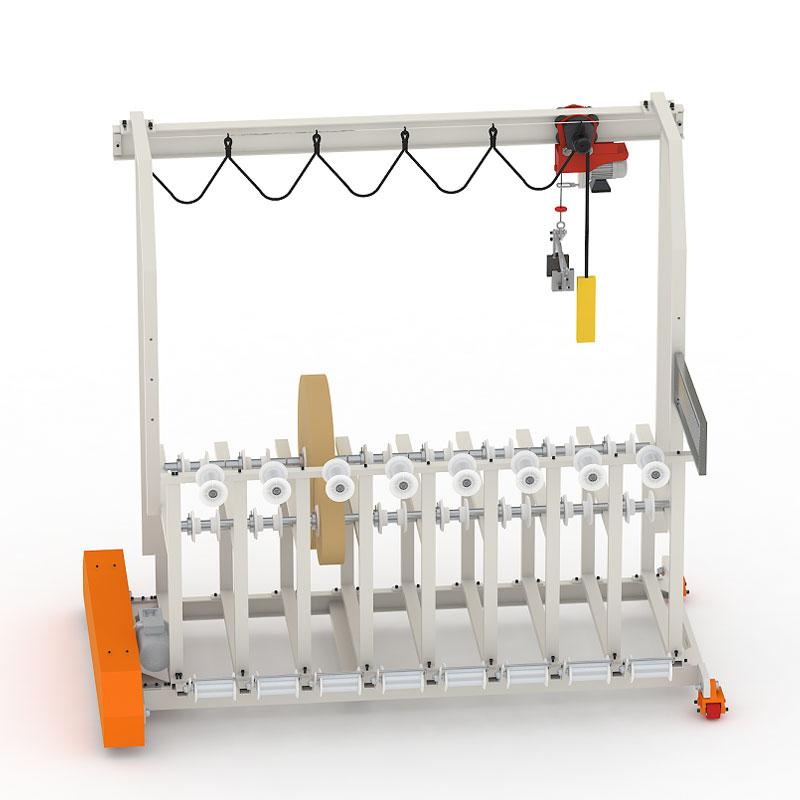

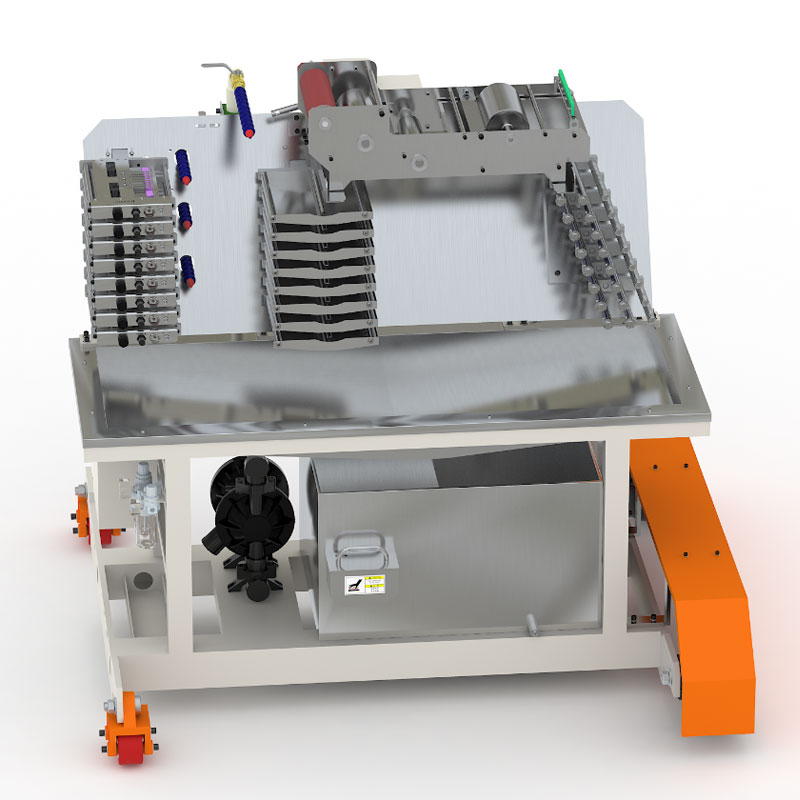

11. نگهدارنده رول کاغذی یکپارچه ، نگهدارنده چسب و اجزای تغذیه کاغذ همه از نظر الکتریکی کنترل می شوند.

12. طرح مدولار اتصال مدار را ساده تر می کند و باعث می شود نگهداری و جایگزینی روزانه کارآمدتر شود.

13. مجهز به دستگاه نصب کمکی قالب.

14. ماژول شبکه اختیاری می تواند برای دستیابی به نظارت و نگهداری از راه دور ، به چندین دستگاه و خطوط مونتاژ وصل شود ، و از پروتکل TCP Modbus پشتیبانی می کند.

15. از پیکربندی واحد آب بندی گرما و سنسور علامت رنگ برای برآورده کردن نیازهای فرآیند متنوع پشتیبانی می کند.

جزئیات ماشین

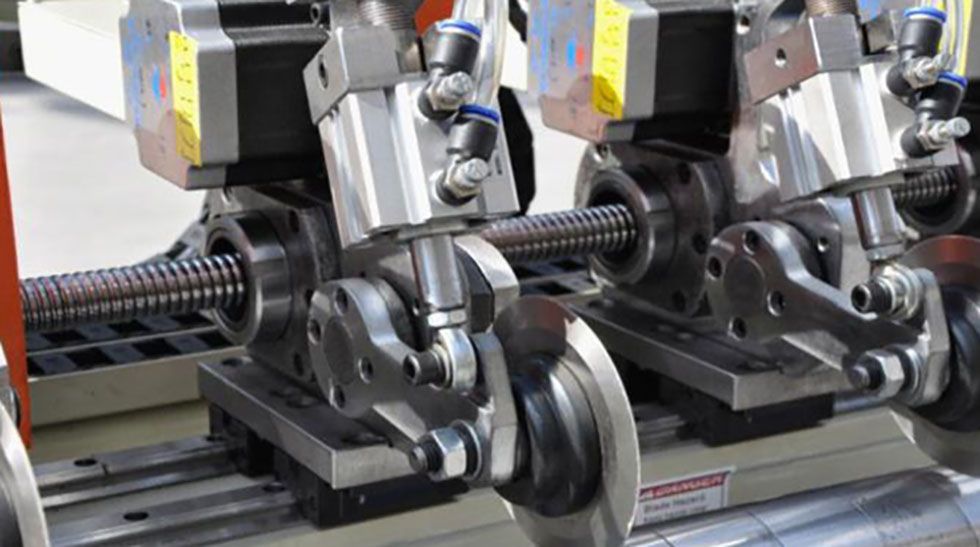

دستگاه چند برش ، پیکربندی تنظیم خودکار چاقو اختیاری

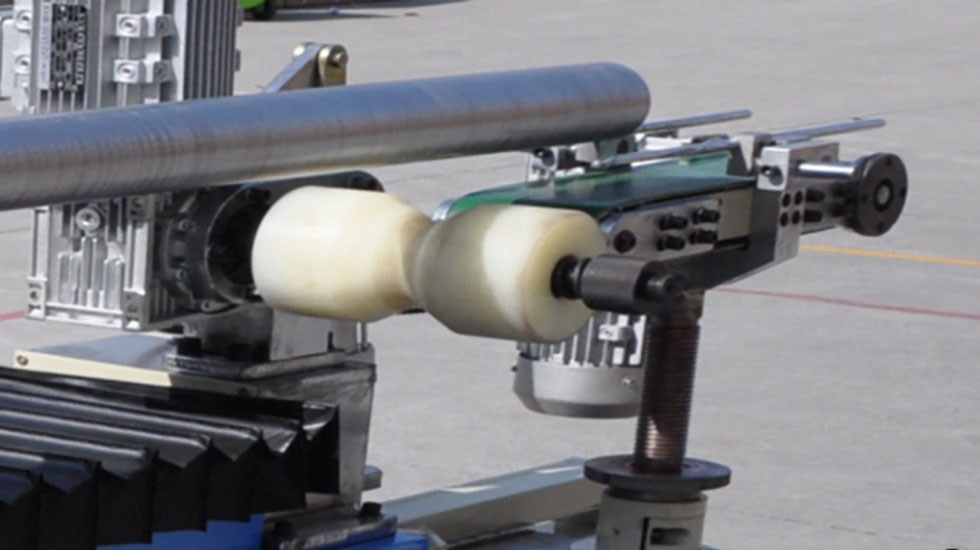

دستگاه انتقال لوله کاغذ ، لوله کاغذ بریده شده را به فرآیند بعدی منتقل می کند

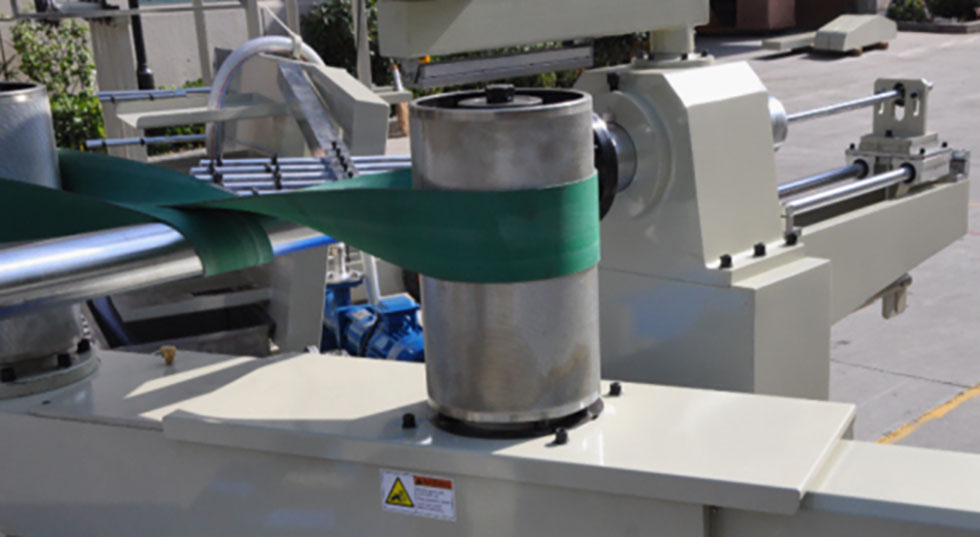

قطب کمربند هیدرولیک ، تنش کمربند قابل تنظیم
